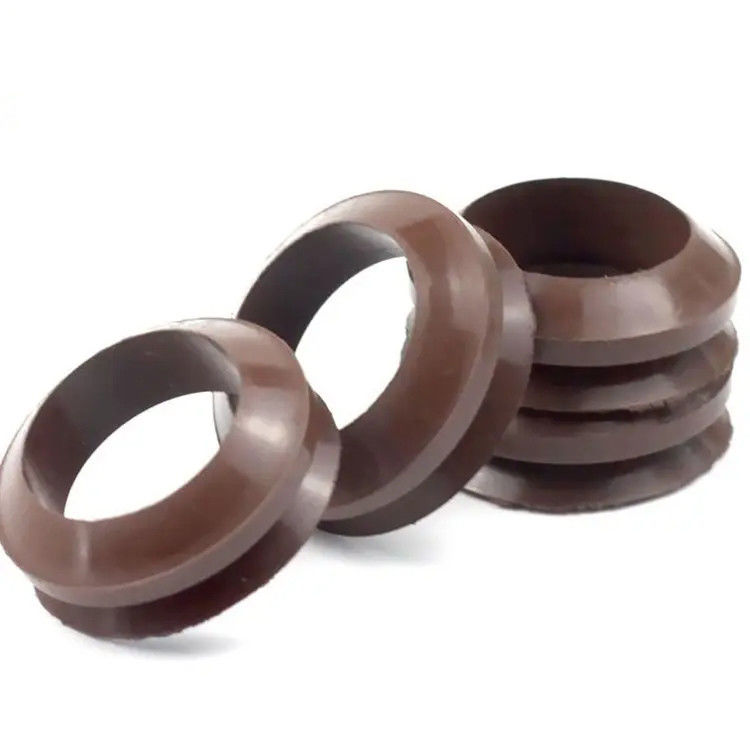

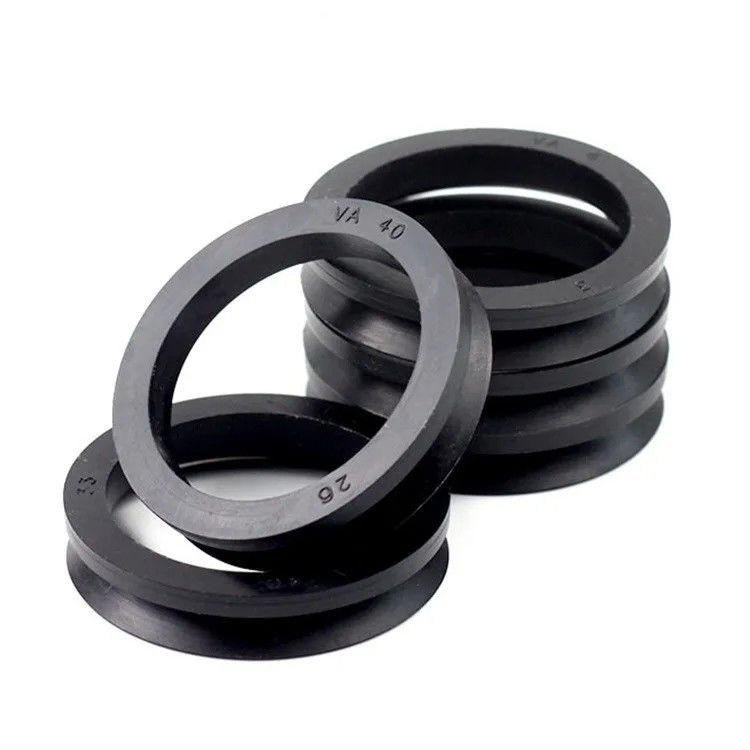

NBR/FKM rubberen Va-type as Gebruik V-ring waterafdichtingen
De VA-afdichtring is op de as bevestigd en draait met de as mee.Bovendien voorkomt de taps toelopende afdichtingslip hoekverdraaiing.De rol van de VA-afdichtring is het binnendringen van extern vuil en het lekken van intern vet te voorkomen.Het tussenliggende verbindingsdeel kan ervoor zorgen dat de afdichtlip een lichte drukkracht uitoefent op het afgedichte oppervlak, waardoor een duurzame en effectieve afdichting wordt bereikt.
| Materiaal | Hardheid | Snelheid | Temperatuur ℃ |
| NBR (Nitril, Buna-N) | 60-70 Kust A | <=8 m/s | -40 tot +120 |
| FKM (FPM) | 60-70 Kust A | <=10 m/s | -30 tot +220 |
NBR/FKM rubberen Va-type as Gebruik V-ring waterafdichtingen
|
Voordelen:
1) Puur rubberelastomeermateriaal zonder metalen onderdelen
2) Minder ontwerpwerk, geen vereisten voor installatieverwerking
3) Eliminatie van verwerking van het pasoppervlak van de as en oppervlaktenauwkeurigheid, hardheidseisen, het asoppervlak hoeft niet te worden gehard
4) Eenvoudige en betrouwbare installatie en verwijdering
5) De oppervlaktecontactdruk is klein, dus de wrijvingskracht is klein, het wrijvingsverlies en de wrijvingswarmte zijn klein en de levensduur is lang
6) Zowel verzegeld als stofdicht |

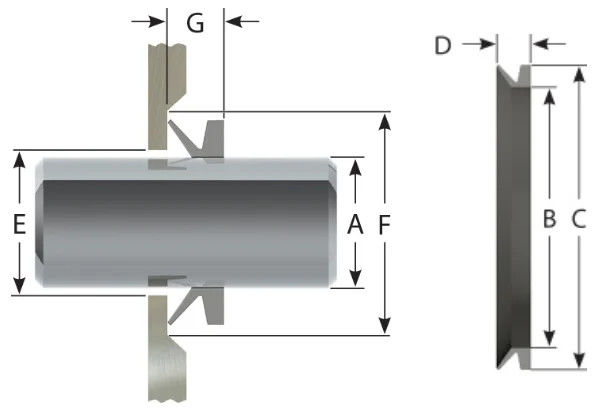

| Afmetingen afdichting | Afmetingen behuizing | |||||||
| A | B | C | D | E | F | G | ||
| Onderdeel nummer | Asdiameter | ID kaart | O.D | Hoogte | ID kaart | O.D | Breedte | |
| VA 003 | 2,70-3,50 | 2,50 | 5,50 | 3.00 uur | EEN+1,00 | A+4,00 | 2,50±0,30 | |
| VA 004 | 3,50-4,50 | 3.20 | 7.20 | 3,70 | EEN+1,00 | EEN+6,00 | 3,00±0,40 | |
| VA 005 | 4,50-5,50 | 4.00 uur | 8.00 uur | 3,70 | A+ 1,00 | EEN+6,00 | 3,00 ± 0,40 | |
| VA 006 | 5,50-6,50 | 5.00 uur | 9.00 uur | 3,70 | EEN+1,00 | EEN+6,00 | 3,00 ± 0,40 | |
| VA 007 | 6.50-8.00 uur | 6.00 uur | 10.00 uur | 3,70 | EEN+1,00 | EEN+6,00 | 3,00±0,40 | |
| VA 008 | 8.00-9.50 | 7.00 uur | 11.00 uur | 3,70 | EEN+1,00 | EEN+6,00 | 3,00±0,40 | |
| VA 010 | 9.50-11.50 | 9.00 uur | 15.00 uur | 5,50 | A+2,00 | EEN+9.00 | 4,50±0,60 | |
| VA 012 | 11.50-12.50 | 10.50 uur | 16.50 uur | 5,50 | A+ 2,00 | A+ 9.00 uur | 4,50 ± 0,60 | |
| VA 013 | 12.50-13.50 | 11.70 | 17.50 uur | 5,50 | A+2,00 | EEN+9.00 | 4,50±0,60 | |
| VA 014 | 13.50-15.50 | 12.50 uur | 18.50 uur | 5,50 | A+ 2,00 | EEN+9.00 | 4,50 ± 0,60 | |
| VA 016 | 15.50-17.50 | 14.00 uur | 20.00 uur | 5,50 | A+ 2,00 | EEN+9.00 | 4,50±0,60 | |
| VA 018 | 17.50-19.00 uur | 16.00 uur | 22.00 uur | 5,50 | A+ 2,00 | EEN+9.00 | 4,50 ± 0,60 | |
| VA 020 | 19.00-21.00 uur | 18.00 uur | 26.00 uur | 7.50 | A+2,00 | A+ 12.00 uur | 6,00 ± 0,80 | |
| VA 022 | 21.00-24.00 uur | 20.00 uur | 28.00 uur | 7.50 | A+ 2,00 | A+ 12.00 uur | 6,00 ± 0,80 | |
| VA 025 | 24.00-27.00 uur | 22.00 uur | 30.00 uur | 7.50 | A+2,00 | A+ 12.00 uur | 6,00 ± 0,80 | |
| VA 028 | 27.00-29.00 uur | 25.00 uur | 33.00 uur | 7.50 | A+ 3,00 | A+ 12.00 uur | 6,00 ± 0,80 | |
| VA 030 | 29.00-31.00 uur | 27.00 uur | 35.00 uur | 7.50 | A+3,00 | A+12.00 | 6,00 ± 0,80 | |
| VA 032 | 31.00-33.00 uur | 29.00 uur | 37.00 uur | 7.50 | A+ 3,00 | A+ 12.00 uur | 6,00 ± 0,80 | |
| VA 035 | 33.00-36.00 uur | 31.00 uur | 39.00 uur | 7.50 | A+3,00 | A+ 12.00 uur | 6,00 ± 0,80 | |
| VA 038 | 36.00-38.00 uur | 34.00 uur | 42.00 uur | 7.50 | A+3,00 | A+12.00 | 6,00±0,80 | |
| VA 040 | 38.00-43.00 uur | 36.00 uur | 46.00 uur | 9.00 uur | A+ 3,00 | A+ 15.00 uur | 7.00 ± 1.00 | |
| VA 045 | 43,00-48,00 | 40.00 uur | 50,00 | 9.00 uur | A+ 3,00 | A+ 15.00 uur | 7.00 ± 1.00 | |
| VA 050 | 48.00-53.00 uur | 45.00 uur | 55.00 uur | 9.00 uur | A+ 3,00 | A+ 15.00 uur | 7.00 ± 1.00 | |
| VA 055 | 53.00-58.00 uur | 49.00 uur | 59.00 uur | 9.00 uur | A+ 3,00 | A+ 15.00 uur | 7.00 ± 1.00 | |
| VA 060 | 58.00-63.00 uur | 54.00 uur | 64.00 uur | 9.00 uur | A+3,00 | A+ 15.00 uur | 7.00 ± 1.00 | |
| VA 065 | 63.00-68.00 uur | 58.00 uur | 68.00 uur | 9.00 uur | A+3,00 | A+15.00 | 7.00 ± 1.00 | |
| VA 070 | 68.00-73.00 uur | 63.00 uur | 75.00 uur | 11.00 uur | A+ 4,00 | A+ 18.00 uur | 9.00 ± 1.20 | |
| VA 075 | 73.00-78.00 uur | 67.00 uur | 79.00 uur | 11.00 uur | A+4,00 | A+18.00 | 9.00±1.20 | |
| VA 080 | 78.00-83.00 uur | 72.00 uur | 84.00 uur | 11.00 uur | A+4,00 | A+18.00 | 9.00 ± 1.20 | |
| Afmetingen afdichting | Afmetingen behuizing | |||||||
| A | B | C | D | E | F | G | ||
| Onderdeel nummer | Asdiameter | ID kaart | O.D | Hoogte | ID kaart | O.D | Breedte | |
| VA 085 | 83.00-88.00 | 76.00 uur | 88.00 uur | 11.00 uur | A+4,00 | A+18.00 | 9.00±1.20 | |
| VA 090 | 88.00-93.00 | 81.00 uur | 93.00 uur | 11.00 uur | A+4,00 | A+18.00 | 9.00 ± 1.20 | |
| VA 095 | 93.00-98.00 | 85.00 uur | 97.00 uur | 11.00 uur | A+4,00 | A+ 18.00 uur | 9.00±1.20 | |
| VA 100 | 98.00-105.00 | 90.00 uur | 102.00 uur | 11.00 uur | A+4,00 | A+18.00 | 9.00 ± 1.20 | |
| VA 110 | 105.00-115.00 uur | 99.00 uur | 113.00 uur | 12.80 | A+4,00 | A+21.00 | 10,50±1,50 | |
| VA 120 | 115.00-125.00 uur | 108.00 uur | 122.00 uur | 12.80 | A+4,00 | A+21.00 | 10,50±1,50 | |
| VA 130 | 125.00-135.00 uur | 117.00 uur | 131,00 | 12.80 | A+4,00 | A+ 21.00 uur | 10,50±1,50 | |
| VA 140 | 135.00-145.00 | 126.00 uur | 140,00 | 12.80 | A+ 4,00 | A+21.00 | 10,50±1,50 | |
| VA 150 | 145.00-155.00 | 135,00 | 149,00 | 12.80 | A+4,00 | A+ 21.00 uur | 10,50±1,50 | |
| VA 160 | 155,00-165,00 | 144,00 | 160,00 | 14.50 uur | A+ 5,00 | A+24.00 | 12.00 ±1.80 | |
| VA 170 | 165.00-175.00 | 153,00 | 169,00 | 14.50 uur | A+ 5,00 | A+ 24.00 uur | 12.00±1.80 | |
| VA 180 | 175.00-185.00 | 162,00 | 178,00 | 14.50 uur | A+5,00 | A+ 24.00 uur | 12.00±1.80 | |
| VA 190 | 185.00-195.00 | 171,00 | 187,00 | 14.50 uur | A+ 5,00 | A+ 24.00 uur | 12.00±1.80 | |
| VA 199 | 195.00-210.00 uur | 180,00 | 196,00 | 14.50 uur | A+ 5,00 | A+ 24.00 uur | 12.00 ±1.80 | |
| VA 200 | 190.00-210.00 uur | 180,00 | 210.00 uur | 25.00 uur | A+ 10,00 | A+ 45,00 | 20.00 ±4.00 uur | |
| VA 220 | 210.00-235.00 uur | 198,00 | 228.00 uur | 25.00 uur | A+ 10,00 | A+45,00 | 20.00 ± 4.00 uur | |
| VA 250 | 235,00-265,00 | 225,00 | 255,00 | 25.00 uur | A+ 10,00 | A+ 45,00 | 20.00 ± 4.00 uur | |
| VA 275 | 265,00-290,00 | 247,00 | 277,00 | 25.00 uur | A+10.00 | A+ 45,00 | 20.00 ± 4.00 uur | |
| VA 300 | 290,00-310,00 | 270,00 | 300,00 | 25.00 uur | A+10,00 | A+45,00 | 20.00 uur出4.00 uur | |
| VA 325 | 310,00-335,00 | 292,00 | 322,00 | 25.00 uur | A+10.00 | A+45,00 | 20.00 ± 4.00 uur | |
| VA 350 | 335,00-365,00 | 315,00 | 345,00 | 25.00 uur | A+ 10,00 | A+45,00 | 20.00 ± 4.00 uur | |
| VA 375 | 365,00-390,00 | 337,00 | 367,00 | 25.00 uur | A+ 10,00 | A+45,00 | 20.00 ± 4.00 uur | |
| VA 400 | 390,00-430,00 | 360,00 | 390,00 | 25.00 uur | A+ 10,00 | A+ 45,00 | 20.00 4.00 | |
| VA 450 | 430,00-480,00 | 405,00 | 435,00 | 25.00 uur | A+10,00 | A+45,00 | 20.00 uur出4.00 uur | |
| VA 500 | 480,00- 530,00 | 450,00 | 480,00 | 25.00 uur | A+10,00 | A+ 45,00 | 20.00 ± 4.00 uur | |
| VA 550 | 530,00- 580,00 | 495,00 | 525,00 | 25.00 uur | A+ 10,00 | A+ 45,00 | 20.00 ± 4.00 uur | |
| VA 600 | 580,00-630,00 | 540,00 | 570,00 | 25.00 uur | A+10,00 | A+ 45,00 | 20.00 ± 4.00 uur | |
| VA 650 | 630,00-665,00 | 600,00 | 630,00 | 25.00 uur | A+ 10,00 | A+45,00 | 20.00 ± 4.00 uur | |
| VA 700 | 665,00-705,00 | 630,00 | 660,00 | 25.00 uur | A+ 10,00 | A+45,00 | 20.00 ± 4.00 uur | |
| VA 725 | 705,00-745,00 | 670,00 | 700,00 | 25.00 uur | A+ 10,00 | A+ 45,00 | 20.00 ± 4.00 uur | |
| VA 750 | 745,00-785,00 | 705,00 | 735,00 | 25.00 uur | A+ 10,00 | A+45,00 | 20.00 ± 4.00 uur | |
| VA 800 | 785,00-830,00 | 745,00 | 775,00 | 25.00 uur | A+ 10,00 | A+ 45,00 | 20.00 ±4.00 uur | |
| VA 850 | 830,00-875,00 | 785,00 | 815,00 | 25.00 uur | A+ 10,00 | A+ 45,00 | 20.00 ± 4.00 uur | |
| VA 900 | 875,00-920,00 | 825,00 | 855,00 | 25.00 uur | A+ 10,00 | A+ 45,00 | 20.00 ± 4.00 uur | |
| VA 950 | 920,00-965,00 | 865,00 | 895,00 | 25.00 uur | A+ 10,00 | A+ 45,00 | 20.00 ± 4.00 uur | |
| VA 1000 | 965,00-1015,00 | 910,00 | 940,00 | 25.00 uur | A+ 10,00 | A+ 45,00 | 20.00 ± 4.00 uur | |
| Afmetingen afdichting | Afmetingen behuizing | |||||||
| A | B | C | D | E | F | G | ||
| Onderdeel nummer | Asdiameter | ID kaart | O.D | Hoogte | ID kaart | O.D | Breedte | |
| VA 1100 | 1065,00- 1115,00 |
1000,00 | 1030.00 | 25.00 uur | A+10,00 | A+45,00 | 20.00 ± 4.00 uur | |
| VA 1150 | 1115,00- 1165,00 |
1045,00 | 1075,00 | 25.00 uur | A+10,00 | A+45,00 | 20.00 ± 4.00 uur | |
| VA 1200 | 1165,00- 1215,00 |
1090,00 | 1120,00 | 25.00 uur | A+10,00 | A+45,00 | 20.00 ± 4.00 uur | |
| VA 1250 | 1215,00- 1270,00 |
1135,00 | 1165,00 | 25.00 uur | A+10,00 | A+45,00 | 20.00 ± 4.00 uur | |
| VA 1300 | 1270,00- 1320,00 |
1180,00 | 1210,00 | 25.00 uur | A+10,00 | A+45,00 | 20.00 ± 4.00 uur | |
| VA 1350 | 1320.00- 1370,00 |
1225,00 | 1255,00 | 25.00 uur | A+10,00 | A+45,00 | 20.00 ±4.00 uur | |
| VA 1400 | 1370.00- 1420,00 |
1270,00 | 1300,00 | 25.00 uur | A+10,00 | A+45,00 | 20.00 ± 4.00 uur | |
| VA 1450 | 1420.00- 1470,00 |
1315,00 | 1345,00 | 25.00 uur | A+10,00 | A+45,00 | 20.00 ± 4.00 uur | |
| VA 1500 | 1470.00- 1520,00 |
1360,00 | 1390,00 | 25.00 uur | A+ 10,00 | A+ 45,00 | 20.00 ±4.00 uur | |
| VA 1550 | 1520.00- 1570,00 |
1405,00 | 1435,00 | 25.00 uur | A+10,00 | A+45,00 | 20.00 ± 4.00 uur | |
| VA 1600 | 1570.00- 1620,00 |
1450,00 | 1480,00 | 25.00 uur | A+10,00 | A+45,00 | 20.00 ± 4.00 uur | |
| VA 1650 | 1620.00- 1670,00 |
1495,00 | 1525,00 | 25.00 uur | A+10,00 | A+45,00 | 20.00 ±4.00 uur | |
| VA 1700 | 1670.00- 1720.00 |
1540,00 | 1570,00 | 25.00 uur | Een +10.00 | A+45,00 | 20.00 ± 4.00 uur | |
| VA 1750 | 1720.00- 1770.00 |
1585,00 | 1615,00 | 25.00 uur | A+10,00 | A+45,00 | 20.00 ± 4.00 uur | |
| VA 1800 | 1770.00- 1820.00 |
1630,00 | 1650,00 | 25.00 uur | A+10,00 | A+45,00 | 20.00 ±4.00 uur | |
| VA 1850 | 1820.00- 1870.00 |
1675,00 | 1705.00 | 25.00 uur | A+10,00 | A+45,00 | 20.00 ± 4.00 uur | |
| VA 1900 | 1870.00- 1920.00 |
1720.00 | 1750,00 | 25.00 uur | A+10,00 | A+ 45,00 | 20.00 ± 4.00 uur | |
| VA 1950 | 1920.00- 1970.00 |
1765,00 | 1795,00 | 25.00 uur | A+ 10,00 | A+ 45,00 | 20.00 ± 4.00 uur | |
| VA 2000 | 1970.00- 2020.00 |
1810.00 | 1840.00 | 25.00 uur | Een +10.00 | A+45,00 | 20.00 ± 4.00 uur | |
